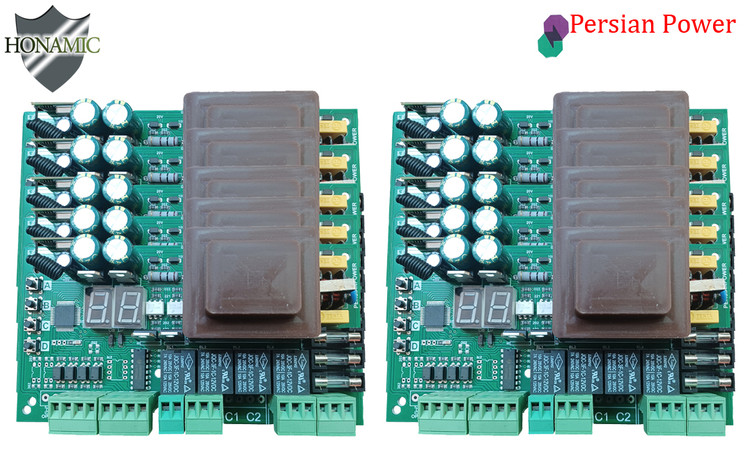

پک 10 عددی برد جک پارکینگی 220 ولت پرشین پاور Persian Power

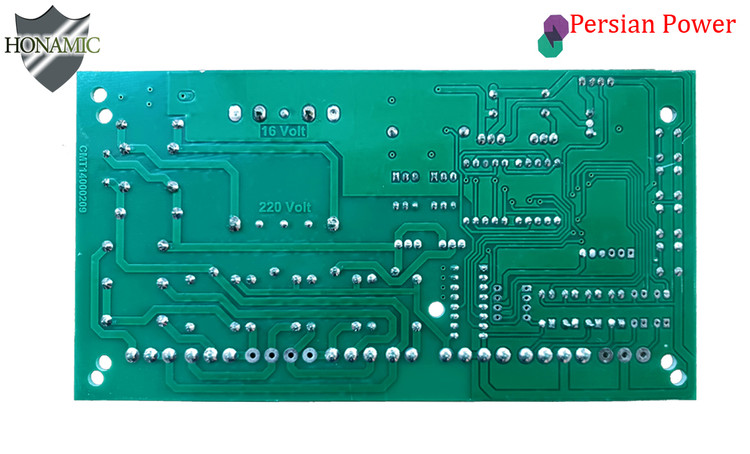

تحلیل برد جک پارکینگی 220 ولت پرشین پاور Persian Power

ولتاژ کاری این برد 220 ولت است و برای راه اندازی انواع بازو ها و جکهای پارکینگی فاقد میکرو سوییچ مناسب است .

تغذیه این برد توسط یک عدد ترانس کاهنده به همراه فیلترهای مورد نیاز جهت حذف نویز و عدم آسیب رسانی به دیگر تجهیزات برقی تامین میشود و بعد از خروج از ترانس و یکسو سازی به 3 ولتاژ مختلف 5 ولت 12 ولت و 24 ولت تبدیل میگردد . 5 ولت برای تغذیه آی سی میکرو ، نماییشگر و ماژول گیرنده مورد استفاده دارد . از ولتاژ 12 ولت برای راه اندازی رله ها و 24 ولت جهت تغذیه تجهیزات جانبی استفاده میشود .

3 عدد فیوز موجود بر روی برد جهت حفاظت از برد اصلی و بازوها مورد استفاده دارد .

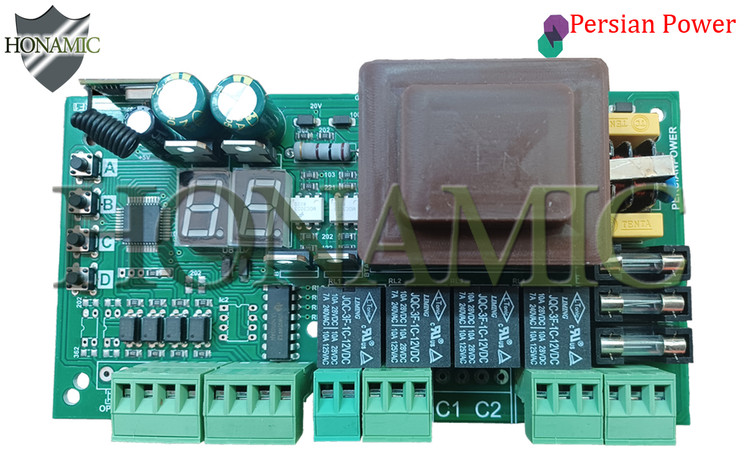

کانکتورهای ورودی و خروجی طبق تصویر از چپ به راست



. ELOCK  خروجی جهت نصب قفل برقی  کانکتور 1 و 2 .

. PD تحریک دستی 2 لنگه             کانکتور 3

. ST  تحریک دستی تک لنگه          کانکتور 4

. PH  محل نصب دیتای فتوسل        کانکتور 5

. مشترک  جهت نصب سیم مشترک کانکتور PD  ST و PH             کانکتور 6

. - 20v+ محل تغذیه تجهیزات جانبی از قبیل فتوسل و ریسیور گیرنده جهت استفاده از ریموتهای متفرقه              کانکتور 7 و 8

. FL  محل اتصال فلاشر 220 ولت               کانکتور 9 و 10

. M1  محل اتصال موتور 1 ( درب رویی)                        کانکتور 11  12  13

. C1  C2  این کانکتور جهت حذف شلوفی بر روی برد حذف شده است که در واقع محل نصب خازن موتورها بوده است که در وضعیت فعلی خازن موتورها بر روی کانکتور های  11 و 13 برای موتور درب رویی  و   14 و 16 برای موتور درب زیری متصل میشوند

. M2 محل اتصال موتور 2 ( درب زیری)                       کانکتور 14 15 16

. IN-220  محل اتصال فاز و نول ورودی                   کانکتورهای 17 و 19 .

. کاتکتور 18 محل اتصال ارت به برد میباشد .

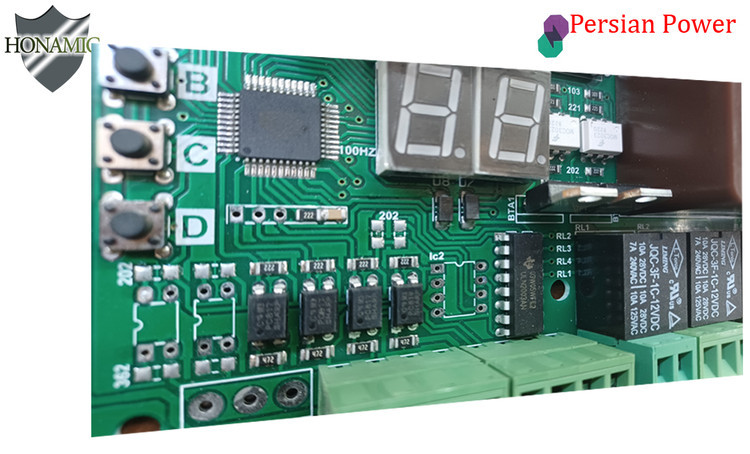

این برد مجهز به 4 عدد میکرو سوییچ فشاری برای تنظیمات و ورود به منو میباشد که دکمه A و B   جهت ورود به منو و زیرمنوها و  دکمه C  و D  به جهت کاهش و افزایش مقادیر تنطیمی مورد استفاده قرار میگرد .

چگونگی تنظیمات و مقادیر آن در دفترچه راهنمای همراه برد مفصل تشریح شده است .
