تگ جاسوییچی دربازکن RFID اصلی بتا

تگ جاسوییچی دربازکن RFID اصلی بتا

تگ در واقع یک فرستنده رادیوئی کوچک است که حاوی اطلاعات منحصر به فرد خودش هست و به محض نزدیک شدن به  کارتخوان باعث باز شدن درب می گردد.

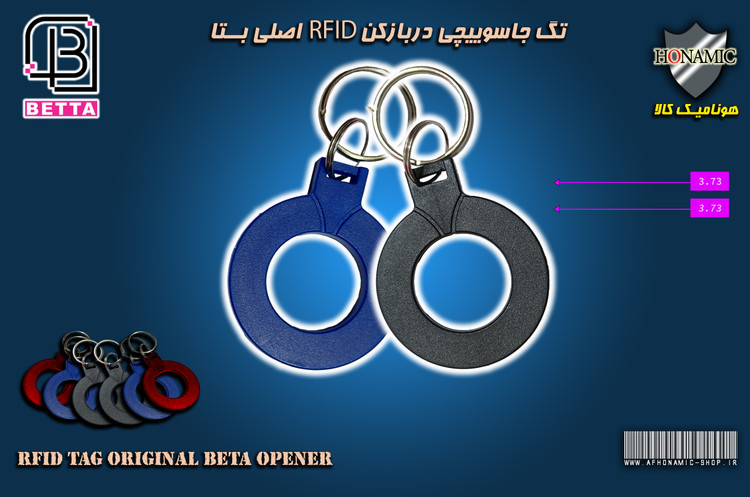

شکل ظاهری تگ  مانند یک جاسوئیچی است  و وظیفه باز کردن درب را برعهده دارد

این تگها طراحی بسیار ساده ای دارند ولی در عین حال بسیار کاربردی هستند.  با نزدیک شدن تگ به دستگاه کارتخوان امواج ارسالی از دستگاه کاتخوان مانند یک ژنراتور در سیم پیچ تگ القاء شده و جریان محدودی را در سیم پیچ تگ ایجاد میکند. این جریان محدود  باعث روشن شدن تگ میگردد و به محض روشن شدن تگ کدهای منحصر به فرد حافظه داخلی تگ به گیرنده کارتخوان ارسال شده و اگر کدهای مربوط به تگ در حافظه کارتخوان موجود باشد ( یعنی تگ از قبل به کارتخوان معرفی شده باشد) کارتخوان دستور باز شدن به قفل را به کمک یک رله صادر میکند .

این مدل تگ برای استفاده در دیگر برند ها نیز بکار میرود.

برای تعریف تگ به دستگاه کارتخوان 2 روش معمول وجود دارد .

معرفی توسط کارت مادر

تعریف توسط دکمه لرن

معرفی توسط کارت به این صورت است که به محض نزدیک شدن کارت مادر به کارتخوان درگاه تعریف تگ در کارتخوان با یک صدای بیپ باز شده و در این لحظه با چسباندن تگ به کارتخوان و شنیدن صدای مجدد بیپ تگ به کارتخوان معرفی میشود . این مراحل برای هر تگ بصورت جداگانه انجام میشود



تعریف توسط دکمه لرن

در این روش عملیات تعریف تگ با فشردن شاسی میکرو سوییچ موجود در پشت دستگاه کارتخوان آغاز می شود و بعد از فشردن دکمه می بایست تگ های مجاورتی را به کارتخوان نزدیک کرده و بعد از شنیدن صدای بیپ عملیات تعریف انجام می شود و برای ذخیره عملیات بعد از اتمام تعریف تگها ، مجددا دکمه میکروسوییچ را فشار میدهیم و با شنیده صدای بیپ کلیه عملیات به پایان می رسد .

البته این دو روش از روشهای معمول برای معرفی تگ به کارتخوان می باشد و در نهایت برای انجام صحیح کار می بایست به راهنمای اختصاصی هر دستگاه مراجعه شود .
